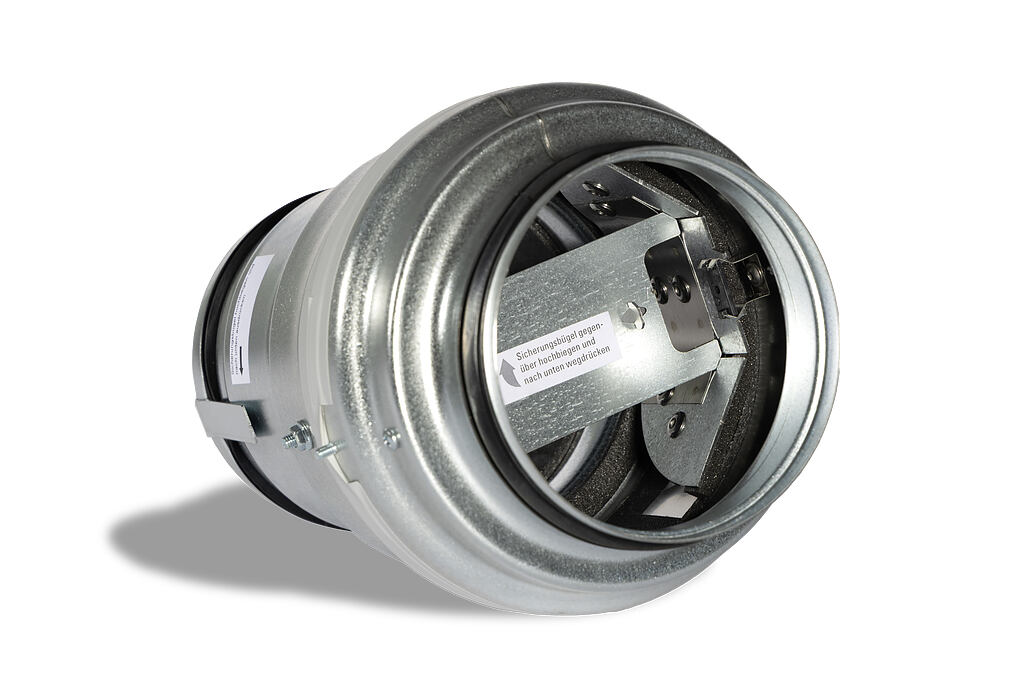

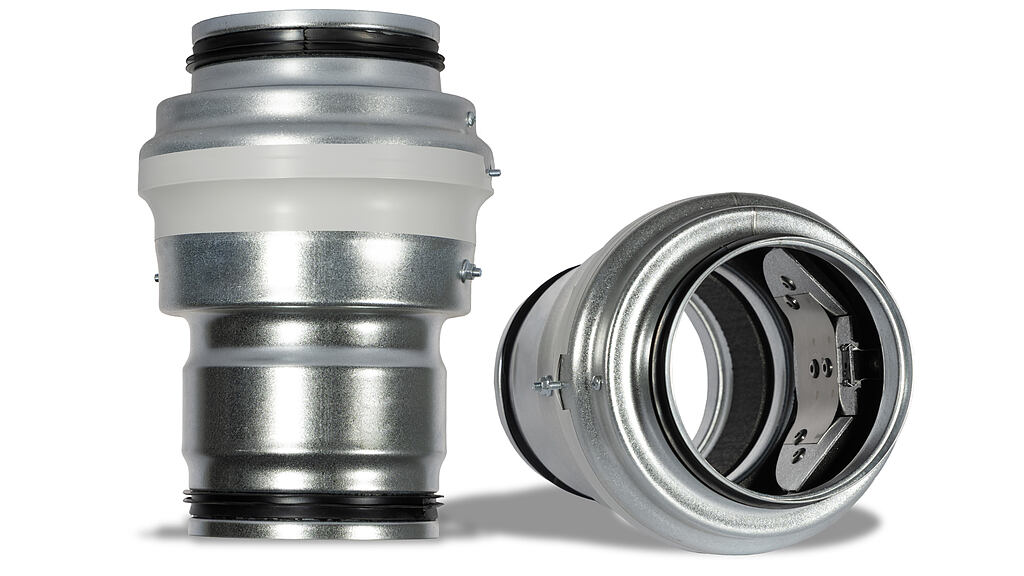

WFK-M-LüAR Absperrvorrichtung

Bezeichnung	DN	Artikelnummer	GTIN
WFK-M-LüAR 100	100	W31100	4262410672871
WFK-M-LüAR 125	125	W31125	4262410672925
WFK-M-LüAR 160	160	W31160	4262410672970
WFK-M-LüAR 200	200	W31200	4262410673021
WFK-M-LüAR 250	250	W31250	4262410673076
WFK-M-LüAR-ES 100	100	W31100ES	4262410672888
WFK-M-LüAR-ES 125	125	W31125ES	4262410672932
WFK-M-LüAR-ES 160	160	W31160ES	4262410672987
WFK-M-LüAR-ES 200	200	W31200ES	4262410673038
WFK-M-LüAR-ES 250	250	W31250ES	4262410673083

Unsere Absperrvorrichtung WFK-M-LüAR, zertifiziert nach harmonisierter Bauproduktnorm DIN EN 15650, erfüllt die Anforderungen nach M-LüAR 7.1 ff und kann somit als Absperrvorrichtung nach M-LüAR 7.1 ff mit der Bezeichnung WFK-M-LüAR eingesetzt werden.

Die wichtigsten Eckdaten von M-LüAR 7.1 ff Ausgabe 2 vom 30.04.2021 sind:

• Wohnungen/ Nutzungseinheit max. 200 m²
• Querschnitt luftführende Hauptleitung max. 2000 cm²
• Absperrvorrichtungen verringern in geöffnetem Zustand den luftführenden Querschnitt nicht
• Klassifizierung mind. EI30/60/90 (ve, ho i↔o)-S gemäß DIN EN 13501-3
• für den Einbau in Geschossdecken und Schachtwänden

Die WFK-M-LüAR erfüllt zusätzlich das Kriterium „smoke“ EI30/60/90 (ve, ho i↔o)-S.
Die Wartung und Inspektion der „höherwertigen Absperrvorrichtung“ gibt der Hersteller vor. Etwaige Ländervorschriften zur Wartung und Inspektion sind zu beachten. Ein Öffnen und Schließen der höherwertigen Absperrvorrichtung WFK-M-LüAR ist nicht erforderlich.
Im Sonderbau ist der Einsatz der WFK-M-LüAR bei der Erstellung des Brandschutzkonzeptes abzuklären!

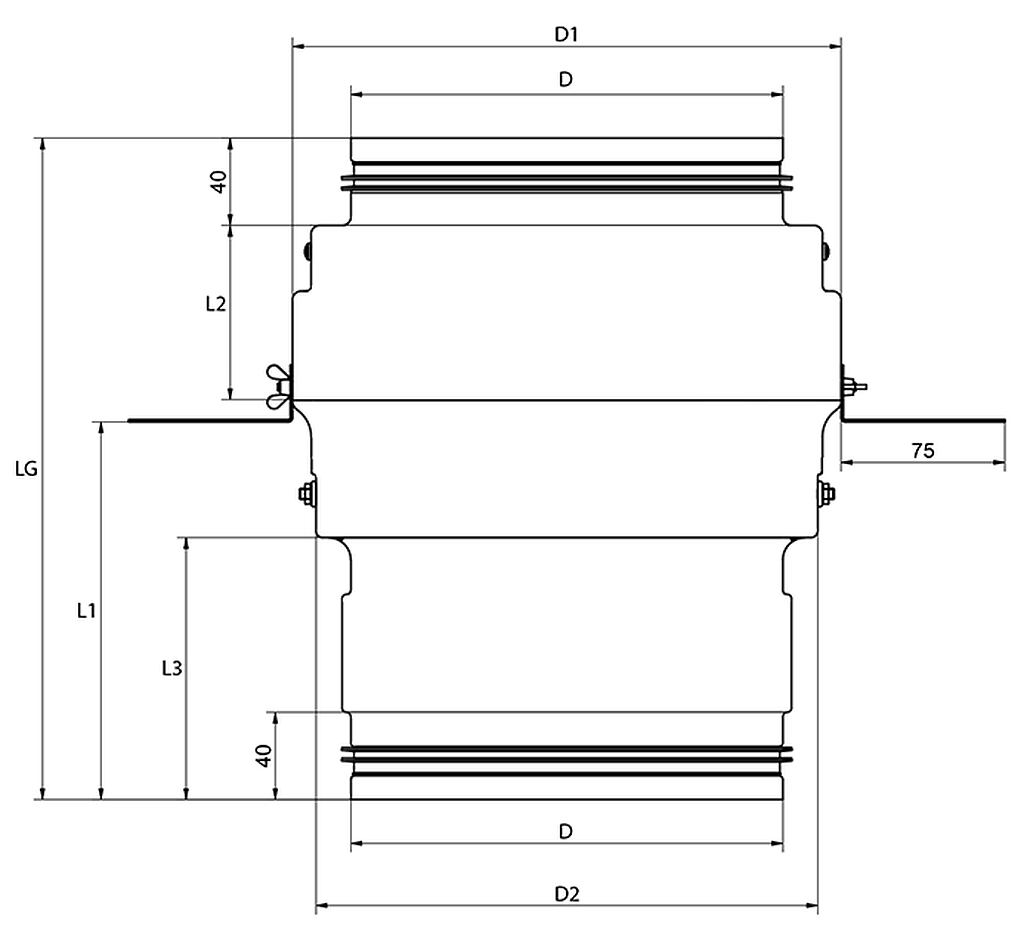

Nenngröße	D	D1	D2	L1	L2	L3	LG	Gewicht
DN 100	Ø 98	Ø 145	Ø 130	168 (+0/-4)	32	110	245	1,2 kg
DN 125	Ø 123	Ø 177	Ø 155	168 (+0/-4)	41	110	255	1,7 kg
DN 160	Ø 158	Ø 211	Ø 190	168 (+0/-4)	60	110	270	2,2 kg
DN 200	Ø 198	Ø 251	Ø 230	178 (+0/-4)	76	120	300	3,3 kg
DN 250	Ø 245	Ø 300	Ø 280	188 (+0/-4)	101	130	335	4,9 kg
