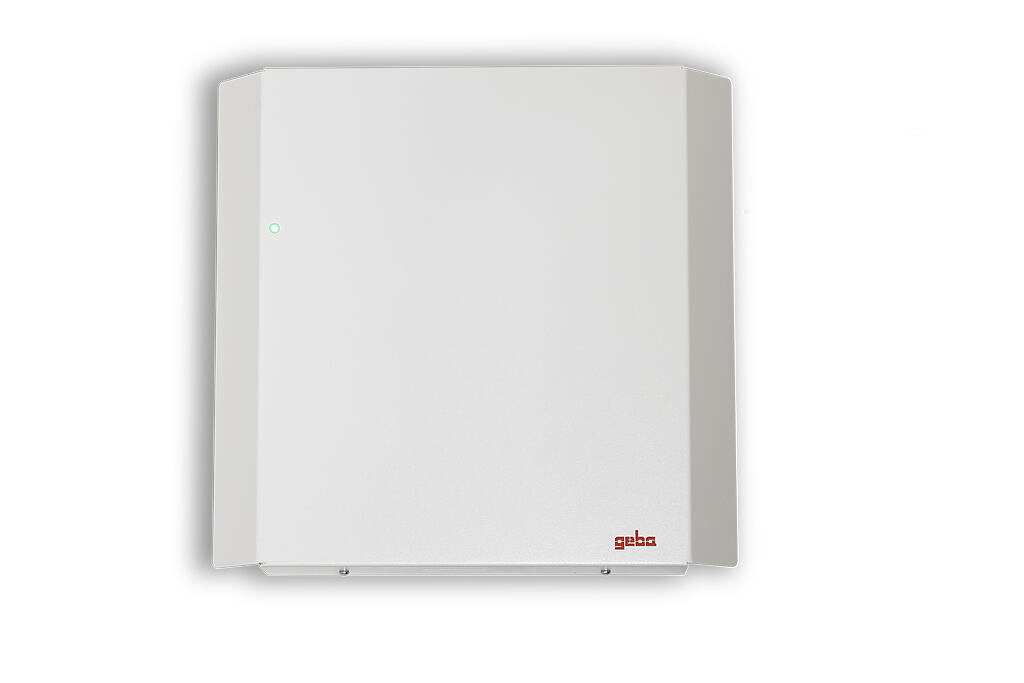

GBÜ Brandschutzüberströmklappe

Feuerwiderstandsfähiger Abschluss besonderer Bauart und Anwendung
Überströmklappe bei Lüftungsplanungen, wenn in feuerwiderstandsfähigen Massivinnenwänden eine Luftnachströmung erforderlich ist.

Vollkommen freier Querschnitt
Geringer Wandaufbau von nur 80 mm
Keine aufschäumenden Baustoffe
Schalldämpfend
Hochwertige Optik
Einbindung in GLT möglich
Einfache und schnelle Montage
Integrierter Rauchmelder
Für Wände ab 100 mm
Nahezu frei wählbare Platzierung auf der Wandfläche
Im Rauchfall schließt die GBÜ den Brandabschnitt zuverlässig ab und verhindert somit die Rauchübertragung
Unabhängig von der Brand- oder Rauchrichtung
Rechtliche Grundlage: gemäß § 29 Musterbauordnung
Einsatzbereiche: Flur/Treppenraum, Flur/Wohnung, Flur/Technikraum, Flur/Tiefgarage

Variantentabelle

Technische Informationen

Abmessungen (LxBxH): 400 x 385 x 80 mm
Netzanschluss: 24 V/DC
Massive Wände ≥ 100 mm
Zulassungsnummer: Z-6.51-2660
Feuerwiderstandsklasse: F 90
Klassifizierung: EI 90
Normschallpegeldifferenz: 38 dB Dn,e,w
Wanddurchführung: Metallrohr (Wickelfalzrohr) 160mm
Achsabstand zu tragenden Bauteilen:
Wand: ≥ 270 mm
Decke: ≥ 300 mm

Die Prüfung der Luftschalldämmung erfolgte nach DIN EN ISO 15186-1
Die Norm-Intensitätspegeldifferenz beträgt 40 dB
