gebavent KOMBI

Bezeichnung	Artikelnummer	GTIN

Bestehend aus:

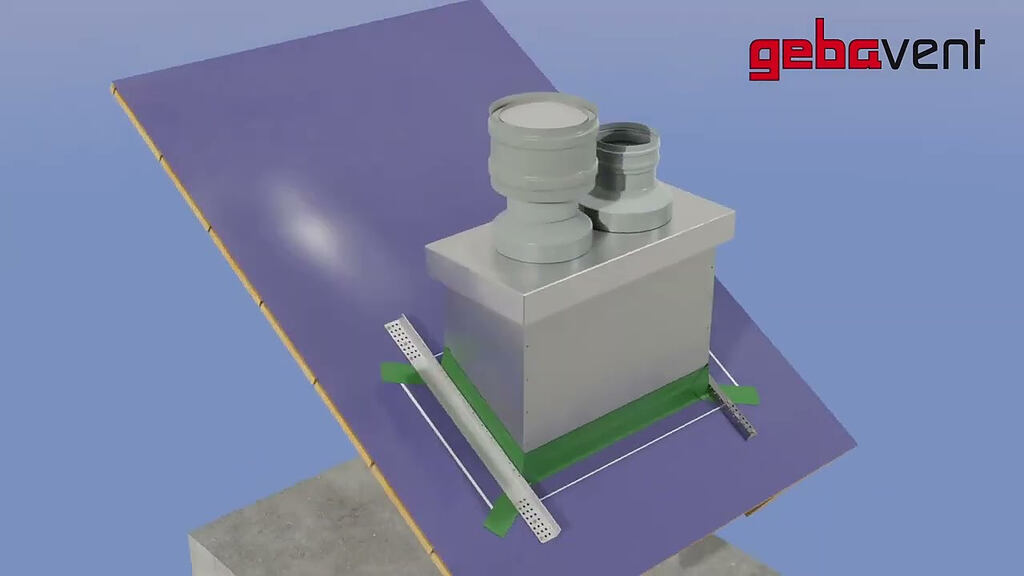

Sammelkasteneinheit aus Stahl, verzinkt einschließlich kompletter Innenisolierung aus EPS-Granulat, B2 (auf Wunsch auch mit nichtbrennbarer Dämmung A1).
Bei Dächern mit geforderter Feuerwiderstandsdauer sind, falls erforderlich, die Lüftungsleitungen durch Absperrvorrichtungen Typ AVR und sonstige Leitungen durch Brandschutzmanschetten usw. bauseits abzusichern.
Ebenfalls enthalten ist die obere Abdeckung, je nach Anordnung auf dem Flachdach vorgesehen zur freistehenden Positionierung oder zum Anbau an eine Attika.
Bestückt wahlweise mit Dachhauben für Lüftungsleitungen mit minimalem Druckverlust, sowie Kondensatableitung über Dach, in 4 Größen von DN 100 bis DN 200, wie auch Dachhauben für Schmutzwasserleitungen in 3 Dimensionen von DN 100 bis DN 160.

Die Schmutzwasserleitung DN 100 ist alternativ auch ausgerüstet mit Aktivkohlefilter zur Vermeidung von Geruchsübertragungen.
Der Aktivkohlefilter kann noch mit einem zusätzlichen Belüftungsventil ausgestattet werden.
Ergänzend können auch Rohrdurchführungen für Rohrleitungen und Kabel in den Dimensionen DN 100 und DN 160 vorgesehen werden, mit Schwanenhals 180°, bestehend aus 4 Segmentbögen mit jeweils 45°.
Alle Dachhauben bestehen aus verzinktem Stahl, einschließlich Pulverbeschichtung.
Der Übergang zwischen dem im Sammelkasten geführten Standrohr und dem Dachhaubenkopf ist doppelwandig, einschließlich Isolierung. Der Rohranschluss unter dem Sammelkasten ist einwandig, 300 mm lang. Der Anschluss für Lüftungsleitungen besitzt Formteilmaß und für Schmutzwasserleitungen und Rohrdurchführungen den HT-Anschluss.
