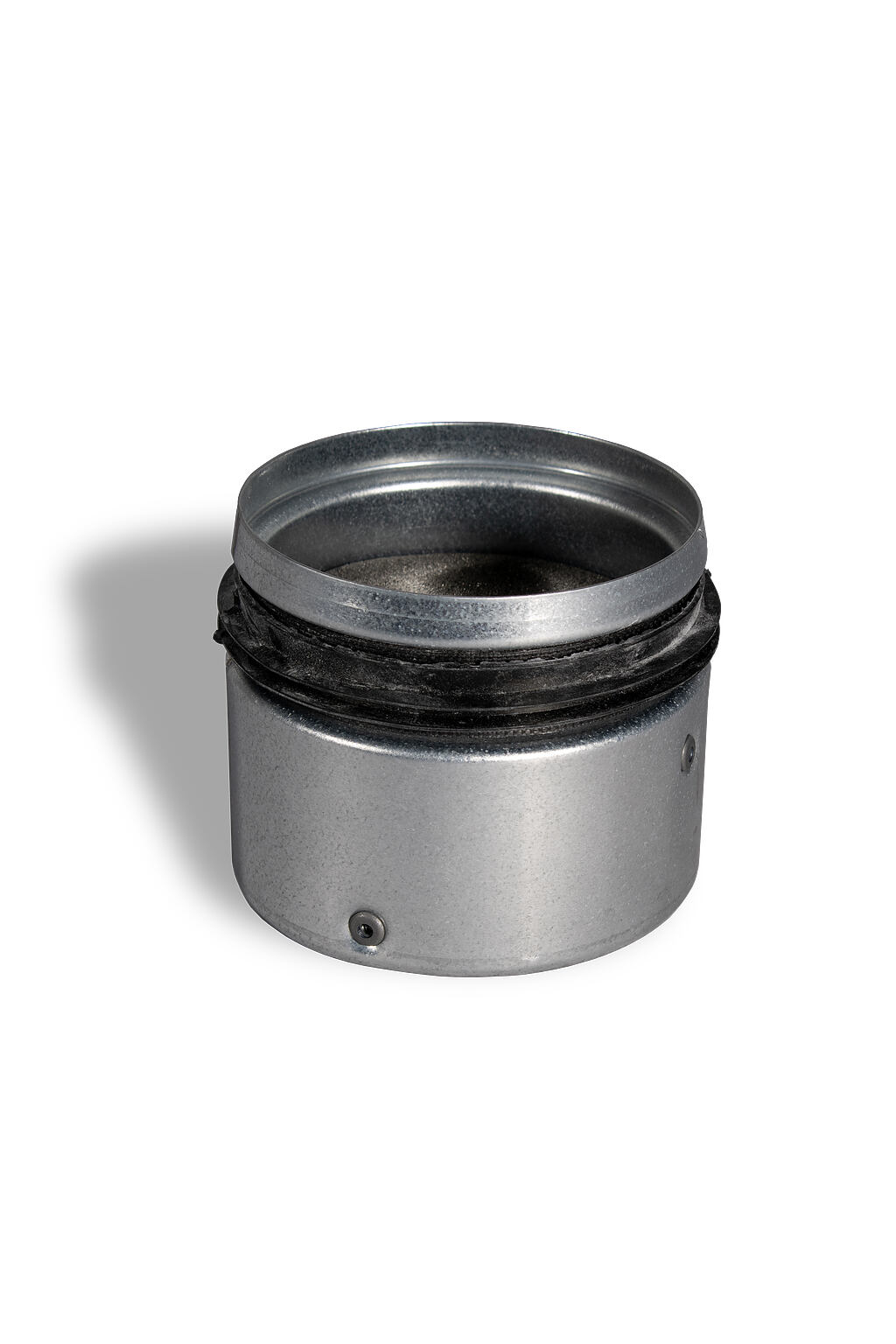

EAV Brandschutzklappe

Brandschutzklappe nach DIN EN 15650 zum Einschub in runde Luftleitungen

Zum horizontalen Einsatz in raumlufttechnischen Anlagen von Gebäuden mit beliebiger Luftrichtung, in Massivwänden EI 90 (ve i↔o)-S und Leichtbauwand in Metallständerbauweise EI 90 (ve i↔o)-S

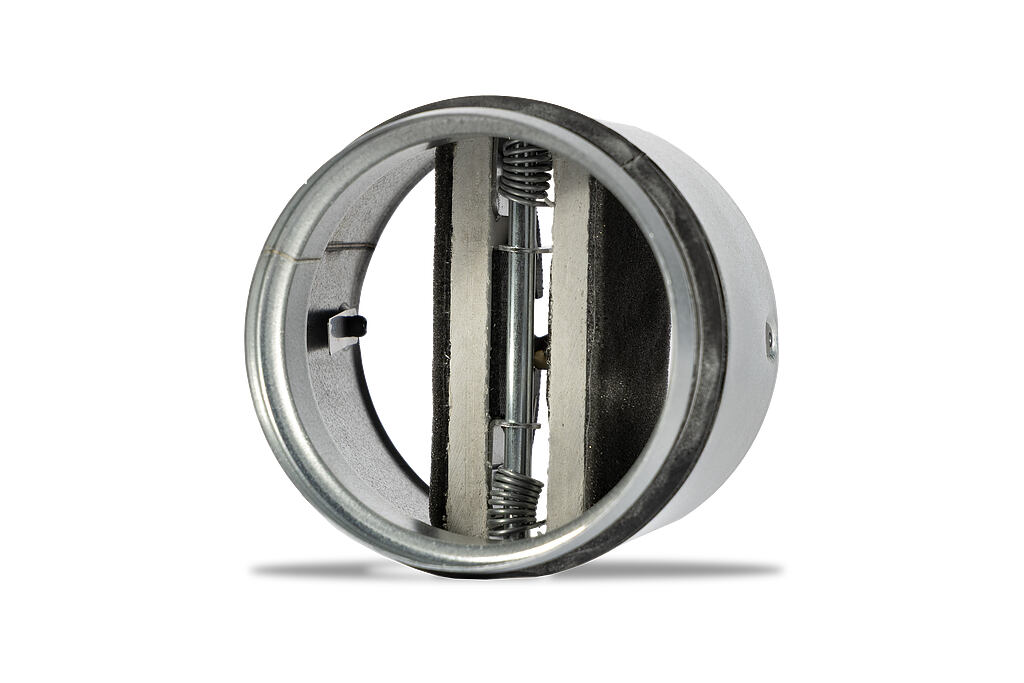

Das Gehäuse besteht aus verzinktem Stahlblech, das zweiblättrige Klappenblatt aus abriebfestem Calcium-Silikat, inkl. im Brandfall aufschäumendem Dichtmaterial.
Thermische Auslösung bei 72°C über Schmelzlot und Edelstahldoppeltorsionsfedern.
Einbau mit horizontaler Achslage, ideal zum nachträglichen Einbau.
Angeschlossen werden können Luftleitungen brennbar und nicht brennbar, auch einseitig mit Abdeckgitter.

CE-Kennzeichnung
Gemäß EN 15650
Geprüft nach EN 1366-2
Feuerwiderstandsklasse nach EN 13501-3

Variantentabelle

Technische Informationen

Die Brandschutzklappe wird als thermische Absperreinrichtung zur Verhinderung einer Brand- und Rauchübertragung durch die Luftleitung
verwendet. Die Brandschutzklappe ist in Zu- und Abluftsystemen, mit und ohne Wärmerückgewinnung einsetzbar.
Bestimmungsgemäße Einbauorte sind Massivwände und Leichtbauwände mit Metallständerwerk.
Der Einbau ist horizontal mit beliebiger Luftrichtung möglich.
Anschluss von Luftleitungen aus brennbaren oder nichtbrennbaren Materialien, auch einseitig mit Abdeckgitter. Europäisch ist der Einsatz ohne
beidseitigen Rohranschluss möglich, sofern keine nationalen Anforderungen dagegen sprechen.
Die Brandschutzklappe des Types EAV besitzt unter der Voraussetzung des bestimmungsgemäßen Einbaus und Betriebs die Leistungsklasse DIN EN
13501-3:2007 + A1:2009.
Darüber hinaus gelten die allgemeinen Instandhaltungsrichtlinien DIN 31051 und EN 13306.

Unzulässige Verwendungen
Die Brandschutzklappe darf nicht unter folgenden Bedingungen verwendet werden:
Verwendung als Entrauchungsklappe
Verwendung in Ex-Zonen
Verwendung im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse
Verwendung in Abluftanlagen von gewerblichen Küchen
Verwendung in Lüftungsanlagen, in denen die Funktion durch starke Verschmutzung,
extreme Feuchtigkeit oder durch chemische Kontaminierung behindert wird.

Abstand zu tragenden Bauteilen:
Decke ≥: 75 mm
Wand ≥: 75 mm

Abstand zwischen 2 EAV:
≥: 200 mm

Achsabstand zwische 2 EAV:
DN 100: ≥: 300 mm
DN 125: ≥: 325 mm
DN 160: ≥: 360 mm

Umlaufender Spalt "S" in Wand: ≤ 50 mm
