Universelle Photovoltaik-Produkte für nahezu alle Dachpfannen
Universelle PV-Produkte:
PV – flex mit Dachaken
PV – flex ohne Dachhaken
SDL-PV Universal-Steildachhaube für Lüftung
SDS-PV Universal-Steildachhaube für Schmutzwasser
KD-PV Universal-Kabeldurchführung für PV
bestehend aus:

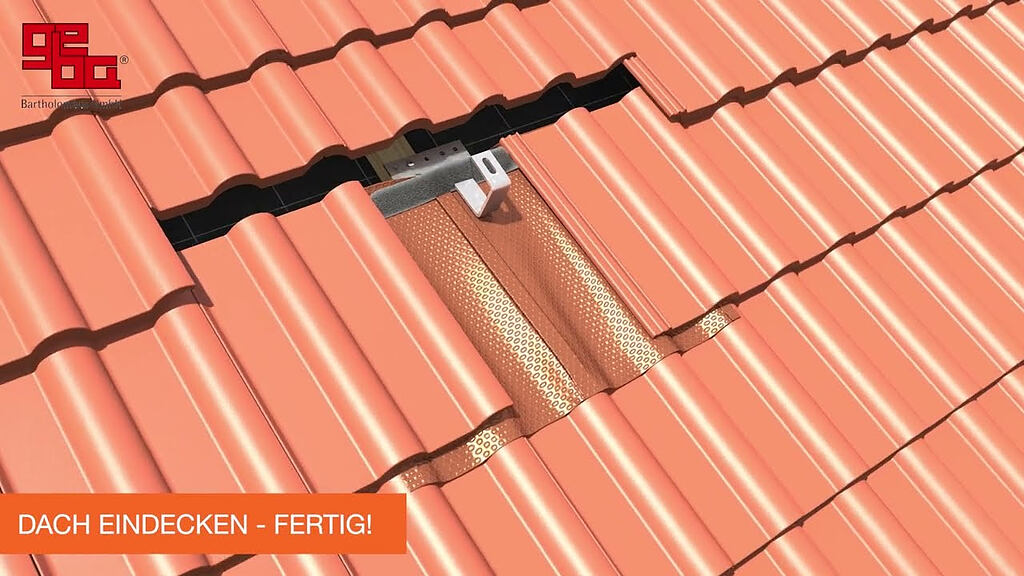

PV – flex mit Dachaken
PV – flex ohne Dachhaken
SDL-PV Universal-Steildachhaube für Lüftung
SDS-PV Universal-Steildachhaube für Schmutzwasser
KD-PV Universal-Kabeldurchführung für PV
bestehend aus:
- Aluminium-Universalpfanne mit Kalottenstruktur
- beidseitig RAL beschichtet (RAL 8004 rot oder RAL 7016 anthrazit)
- Montageblech zur Fixierung auf der oberen Dachlatte
- Butyl-Klebestreifen zur unteren Abdichtung an die Dachfläche
- Kehldichtstreifen 500 mm zur oberen Abdichtung an die Dachfläche
Variantentabelle
Technische Informationen
- UV- beständige und witterungsbeständige Aluminiumpfanne
- universell anpassbar
- mittigem Aussteifungsblech
- einfache Montage
- unauffällige Optik
- Abmessungen Universalpfanne: 620 x 430 mm
- Kehldichtstreifen 500 mm zur oberen Abdichtung an die Dachfläche
- Max. Decklänge: 405 mm
- 15 Jahre Haltbarkeitsgarantie
Variante Dachhaken:
- Dachhaken 1.4301, 2,5 mm dick zur Aufnahme der Montageschiene
- mit verschiebbarer Montagekonsole für die Verschraubung auf dem Dachsparren
Variante Steildachhaube Lüftung
- Abmessungen Steildachhaube B x L 180 x 195 mm
- geringe Aufbauhöhe von nur 7 cm – passt unter die PV – Anlage
- Abmessungen teilgedämmtes Durchführungsrohr: DN 125 x 300 mm, gestaucht
- incl. Vogelschutzgitter
- komplett vormontiert
Variante Steildachhaube Schmutzwasser
- Abmessungen Steildachhaube B x L: 180 x 195 mm
- geringe Aufbauhöhe von nur 7 cm – passt unter die PV – Anlage
- Abmessungen Durchführungsrohr: DN 100 x 300 mm, gestaucht
- komplett vormontiert
Variante Kabeldurchführung:
- Abmessungen Kabeldurchführung B x L : 180 x 195 mm)
- geringe Aufbauhöhe von nur 7 cm – passt unter die PV – Anlage
- inkl. Kabelverschraubung DN 32 (je nach Version 1 oder 2 Kabelverschraubungen
- Durchgangsrohr DN32 für die Kabelführung
Downloads
Variantentabelle
| Bezeichnung | Farbe | Abmessungen | Artikelnummer | GTIN |
|---|---|---|---|---|
| PF flex mit Dachhaken | Rot RAL 8004 | 620x470x130 mm | 99800R | 4262410674240 |
| PF flex mit Dachhaken | Anthrazit RAL 7016 | 620x470x130 mm | 99800G | 4262410674257 |
| PF flex ohne Dachhaken | Rot RAL 8004 | 620x430x30 mm | 99900R | 4262410674226 |
| PF flex ohne Dachhaken | Anthrazit RAL 7016 | 620x430x30 mm | 99900G | 4262410674233 |
| Ersatzpfanne Bieberschwanz | Silbergrau | 180 x 380 mm | SDPV-380-B45 | 4262410674332 |
| SDL-PV DN 125 für Lüftung | Rot RAL 8004 | 620x430x73 mm | 99700R | 4262410674264 |
| SDL-PV DN 125 für Lüftung | Anthrazit RAL 7016 | 620x430x73 mm | 99700G | 4262410674271 |
| SDS-PV DN 100/70 für Schmutzwasser | Rot RAL 8004 | 620x430x73 mm | 99500R | 4262410674288 |
| SDL-PV DN 100/70 für Schmutzwasser | Anthrazit RAL 7016 | 620x430x73 mm | 99500G | 4262410674295 |
| KD-PV Kabeldurchführung, 1x Kabelverschraubung | Rot RAL 8004 | 620x430x73 mm | 99600R | 4262410674301 |
| KD-PV Kabeldurchführung, 1x Kabelverschraubung | Anthrazit RAL 7016 | 620x430x73 mm | 99600G | 4262410674318 |
| KD-PV Kabeldurchführung, 2x Kabelverschraubung | Rot RAL 8004 | 620x430x73 mm | 99602R | |
| KD-PV Kabeldurchführung, 2x Kabelverschraubung | Anthrazit RAL 7016 | 620x430x73 mm | 99062G |
– Mit neuem Design und Abmessungen
– Industriell bedarfsgerecht vorgefertigte Dachhauben Kombination
– Dämmung integriert
– Taupunkt geprüft durch FIW
– Kombi-Gehäuse & Dachhauben aus Stahl
– Korrosionsbeständig
– Druckverlust nahe Null
– UV-Beständig
– Kondensatableitung über Dach
– Dämmung brennbar EPS (B2) / nichtbrennbar SLS (A1)
– flexible Anschlüsse auf Wunsch
– Industriell bedarfsgerecht vorgefertigte Dachhauben Kombination
– Dämmung integriert
– Taupunkt geprüft durch FIW
– Kombi-Gehäuse & Dachhauben aus Stahl
– Korrosionsbeständig
– Druckverlust nahe Null
– UV-Beständig
– Kondensatableitung über Dach
– Dämmung brennbar EPS (B2) / nichtbrennbar SLS (A1)
– flexible Anschlüsse auf Wunsch
- gebavent KOMBI – die vorgefertigte Kombination || Abluftleitungen von Lüftung und Schmutzwasser auf geringem Raum. Für 1 bis zu 10 Leitungen!
- Kompakte Bauweise || Die nach Flachdachrichtlinie erforderlichen großen Abstände werden
- auf ein Maß vergleichbar der Rohranordnung im Installationsschacht reduziert.
- Geringe Höhe der Dachhaubenköpfe || Wirkt auch bei Einsatz an einer Attika aus architektonischer Sicht nicht störend
- Optional einsetzbarer Aktivkohlefilter und Belüfter || Ermöglicht – als zu vereinbarende Sonderproblemlösung – den Auslass der Schmutzwasserleitung auch nahe Dachterrassen, Fenster usw
- Lüftungs-Dachhaube mit Kondensatableitung || Wird Fortluft über Dach geführt, entsteht je nach Temperaturdifferenz Kondensat. Die Dachhaubenkonstruktion ermöglicht die Ableitung über Dach
