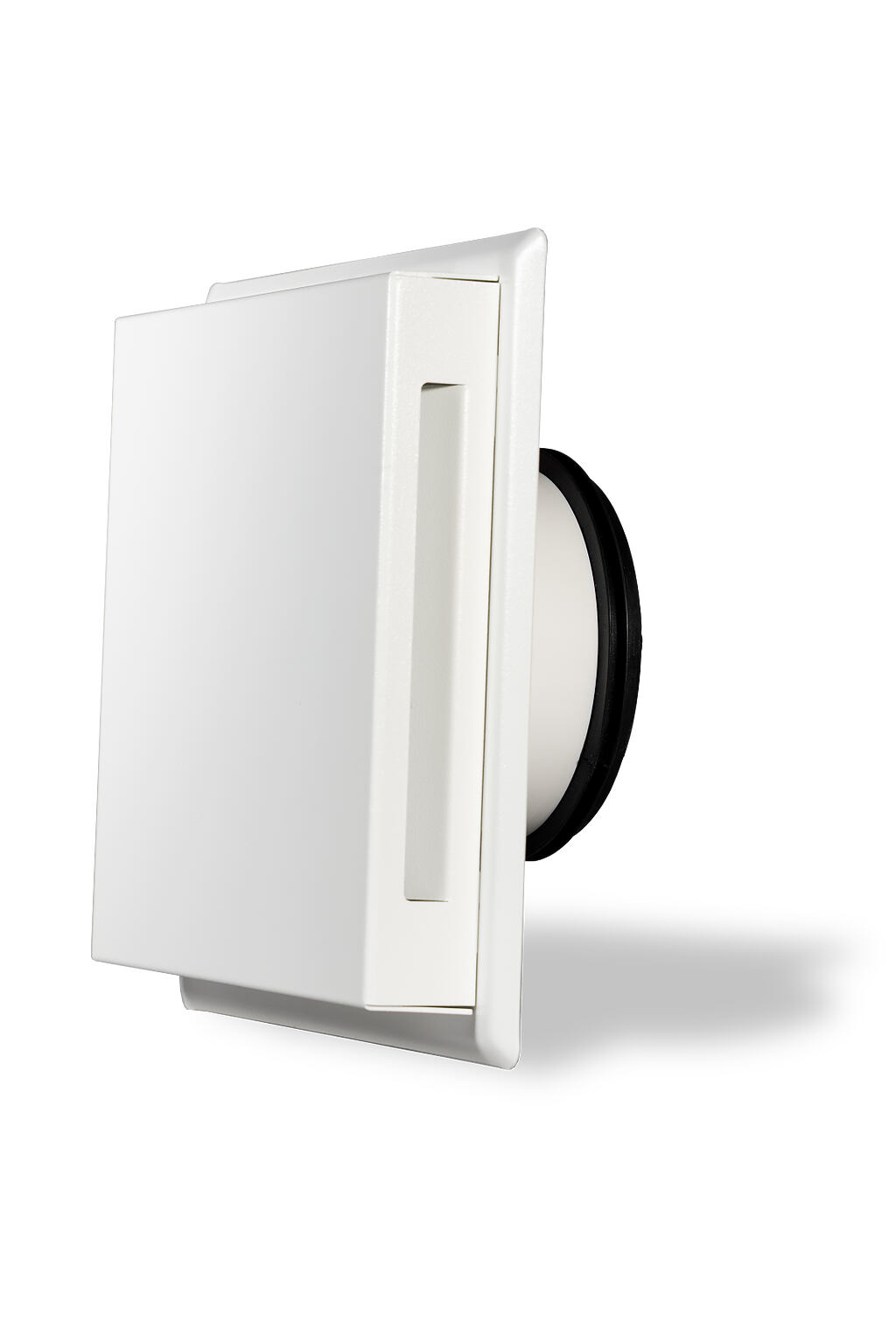

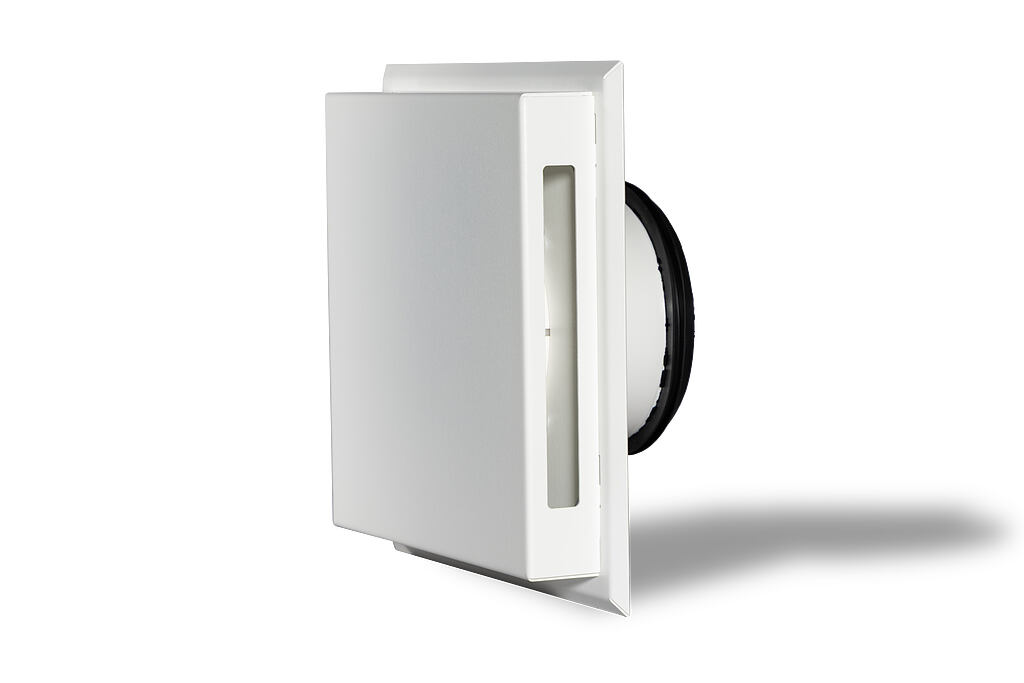

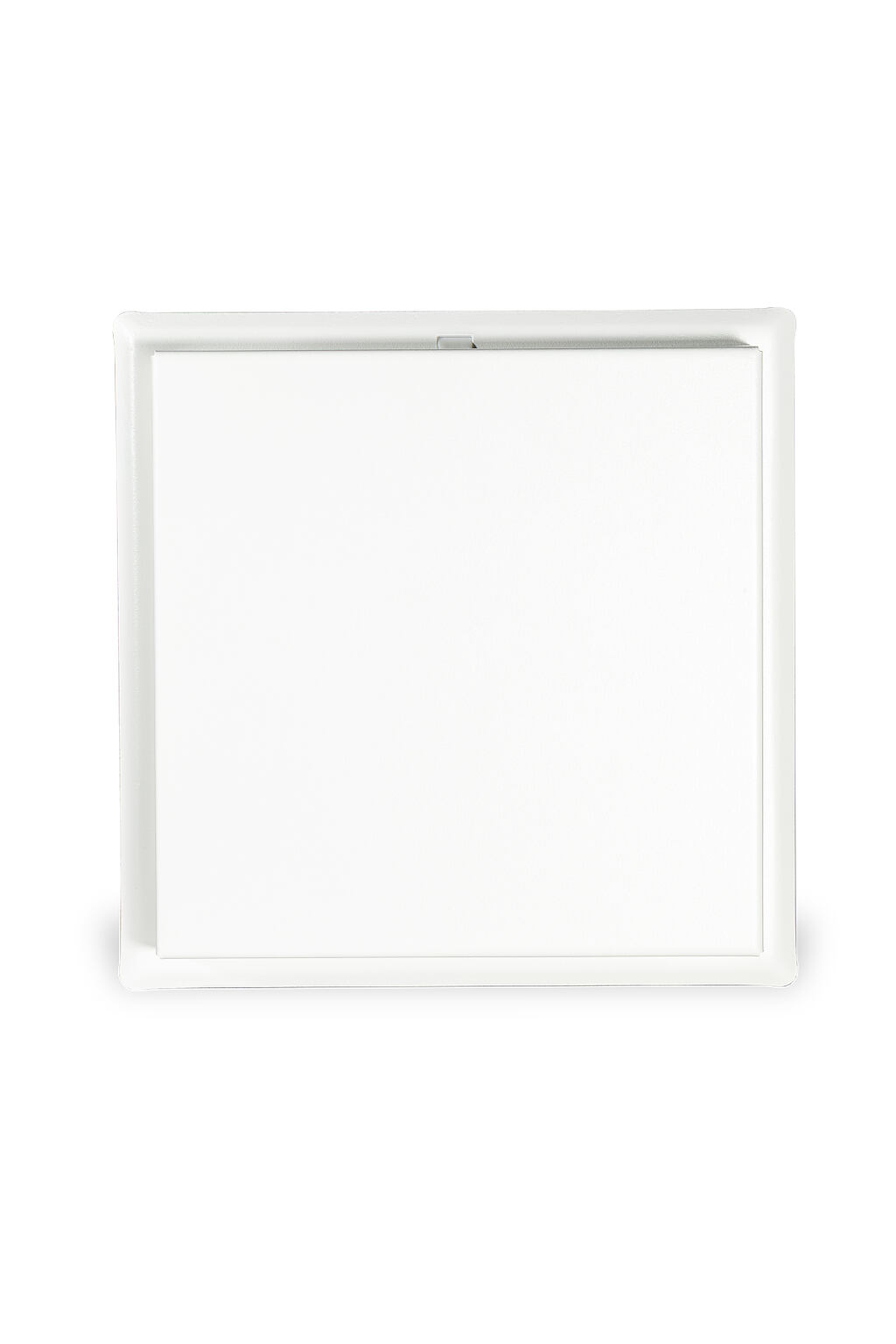

Luvio Abluftelement

Feuchtegeführtes Abluftelement (ohne Filter) aus pulverbeschichtetem Stahlblech (Weiß RAL 9016) für das gebafresh Lüftungssystem zur bedarfsgeführten Entlüftung von innenliegenden Räumen mit veränderlichen Volumenströmen.

Der Feuchtesensor besteht aus einem kalibrierten, mehrlagigen und alterungsbeständigem Nylon-Faserband.
Dadurch erhöht das Abluftelement selbstständig und ohne elektrische Energie stufenlos die Abluftmenge ab einer relativen Luftfeuchtigkeit von 35 % und erreicht die maximale Luftmenge bei einer relativen Luftfeuchtigkeit von 70 %.
Bei einem Rückgang der relativen Luftfeuchtigkeit schließt das Abluftelement ebenfalls selbstständig und stufenlos.

Einsatzorte sind Ablufträume mit veränderlicher Luftfeuchtigkeit (Küche – Bad – WC – HWR)
Min. Luftmenge bei 80 Pa – 15 m³/h (Grundlüftung)
Max. Luftmenge bei 80 Pa – 40 m³/h (Nennlüftung) (bei Luvio 15-40) bzw. 60m³/h (bei Luvio 15-60)

Neben den rein feuchtegeführten Elementen gibt es auch Varianten, bei denen die Nenn-, bzw. Bedarfsluftmenge über integrierte Präsenzmelder, bauseitige Schalter oder bauseitige Taster geschalten werden können, sowie Elemente mit konstantem Volumenstrom (z.B. für Abstellräume)

Variantentabelle

Technische Informationen

Einsatzorte sind Ablufträume mit veränderlicher Luftfeuchtigkeit (z.B. Küche, Bad, WC)

Min. Luftmenge bei 80 Pa – 15 m³/h (Grundlüftung)
Max. Luftmenge bei 80 Pa – 40 m³/h (Luvio 15-40) bzw. 60m³/h (Luvio 15-60) (Nennlüftung)
konstante Luftmenge bei 50 – 150 Pa – 20 m³/h bzw. 30 m³/h bei Luvio K
Abmessungen: quadratisch 194mm x 194mm
Aufbauhöhe Abdeckung: 32 mm
Einschublänge Rohranschluss: 55 mm
Anschlussmaß: Ø 97 mm (DN 100)
Farbe: Weiß RAL 9016

Downloads

Montageanleitung

Variantentabelle

Bezeichnung	DN	Luftmengen	elektr. Anschluss	Schaltimpuls durch	Artikelnummer	GTIN
Luvio 15-40	100	15-40 m³/h bei 80 Pa	nicht notwendig	rein feuchtgeführt	250011	4262410674585
Luvio 15-60	100	15-60 m³/h bei 80 Pa	nicht notwendig	rein feuchtgeführt	250021	4262410674592
Luvio P 15-40/40 5V	100	15-40 m³/h bei 80 Pa	230 V	feuchtegeführt + Präsenzmelder	250012	4262410674608
Luvio P 15-60/60 5V	100	15-60 m³/h bei 80 Pa	230 V	feuchtegeführt + Präsenzmelder	250022	4262410674615
Luvio T 15-40/40 5V	100	15-40 m³/h bei 80 Pa	230 V	feuchtegeführt + Taster	250013	4262410674622
Luvio T 15-60/60 5V	100	15-60 m³/h bei 80 Pa	230 V	feuchtegeführt + Taster	250023	4262410674639
Luvio S 15-40/40 5V	100	15-40 m³/h bei 80 Pa	230 V	feuchtegeführt + Schalter	250014	4262410674646
Luvio S 15-60/60 5V	100	15-60 m³/h bei 80 Pa	230 V	feuchtegeführt + Schalter	250024	4262410674653
Luvio K 20	100	20 m³/h bei 50 -150 Pa	nicht notwendig	Luftmenge konstant	250018	4262410674561
Luvio K 30	100	30 m³/h bei 50 -150 Pa	nicht notwendig	Luftmenge konstant	250019	4262410674578
